  • 产品名称: 水泥库底卸料装置
  • 上架时间: 2017-12-13
  • 浏览次数: 241

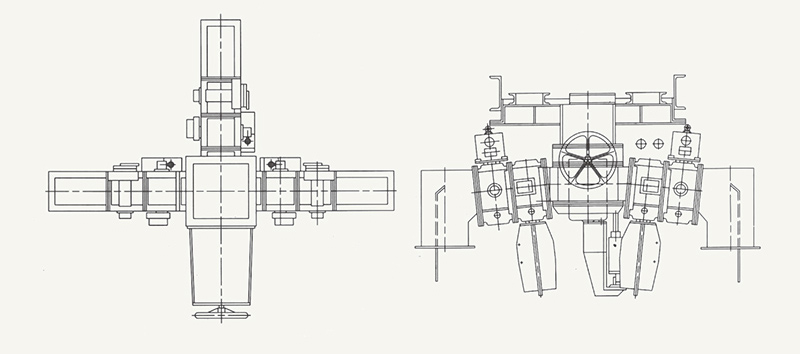

水泥库底卸料装置

一、概述

本产品是由天津水泥工业设计研究院设计。其型号有B250、B300、B400、B500。

二、技术要求

1.电控气动开关阀用于库底卸料的有1型和2型两种形式,本图先用1型两套、2型一套,根据布置需要可自行选用。
2.电控流量控制阀有1型和2型两种形式,本图先用1型两套、2型一套,根据布置需要可自行选用。
3.图布置三个卸料口,如果用户需要二个或一具卸料口时,应将分料箱的二个或一个出口用法兰盖堵住。


一、库底闸门

用于B250、B300、B400、B500库底卸料装置,本阀与库底底座相连接。

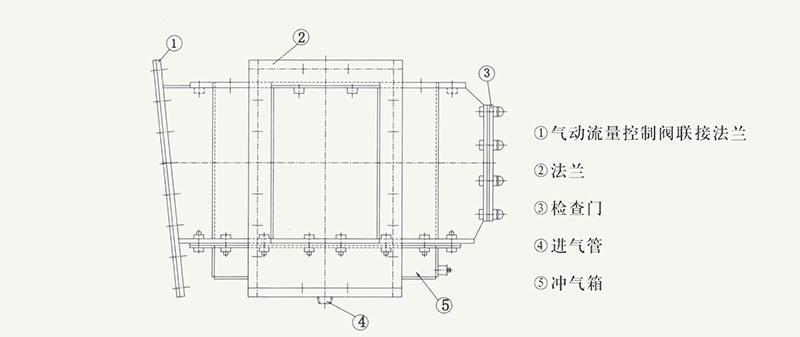

二、分料箱

用于B250、B300、B400、B500库底卸料装置,本箱与库底闸门相连接,分料口和气动流量控制阀相连接。

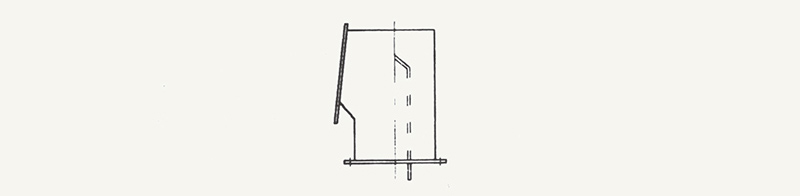

三、下料溜子

用于B250、B300、B400、B500库底卸料装置,与电动流量控制阀相连接。

气动开关阀

一、用途

气动开关阀主要在粉状物料流量控制系统中作开关用,通常与流量控制阀串联配套作用,气动开关阀是以气缸为动力实现开关作用。

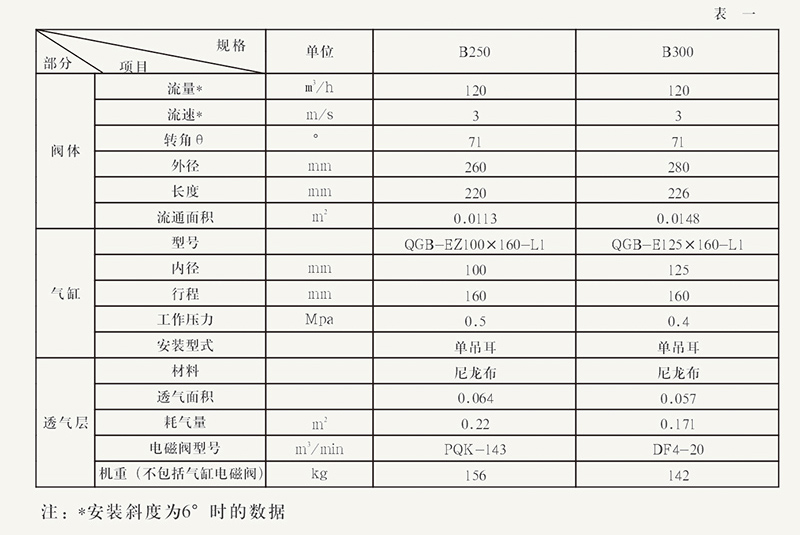

二、技术性能

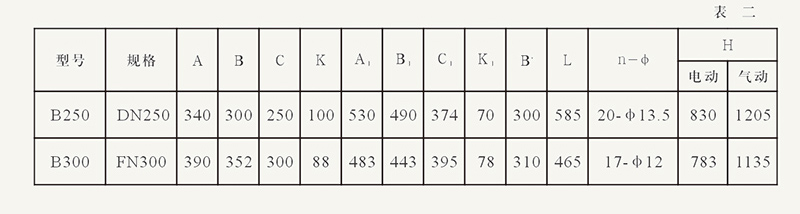

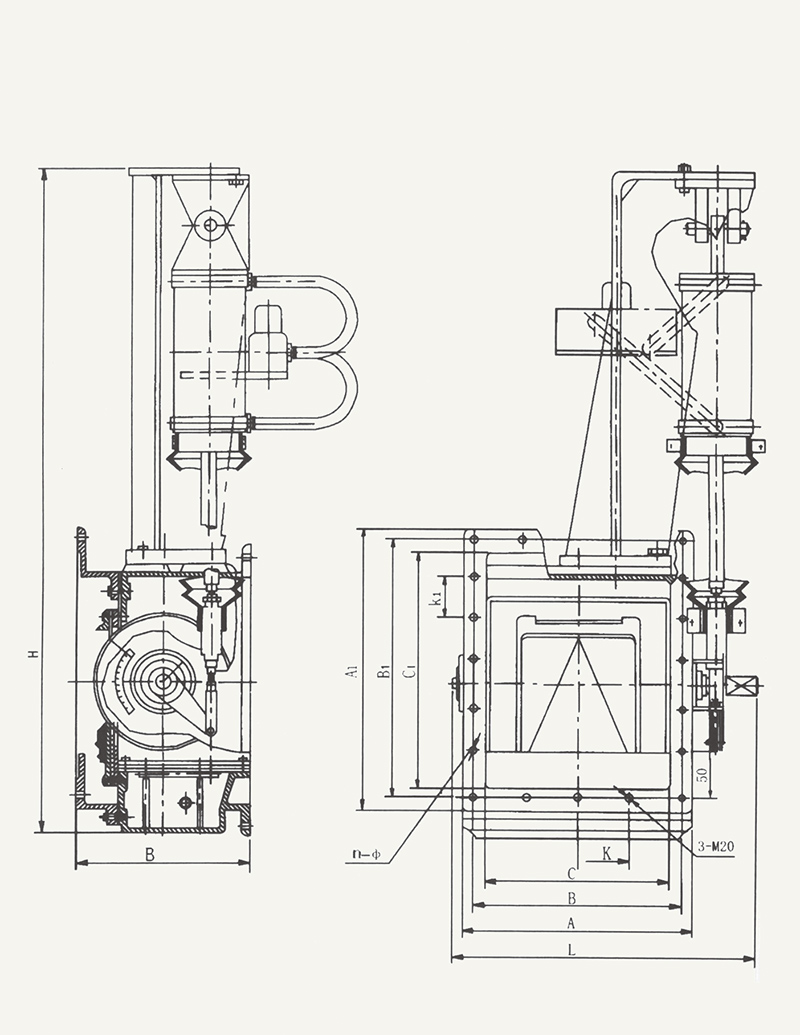

三、外形安装尺寸



电动流量控制阀

一、用途

流量控制阀主阀与开关阀完全相同,只是驱动装置不同,流量控制阀的驱动装置是可调节的电流执行器。

流量控制阀与启动开关阀串联使用

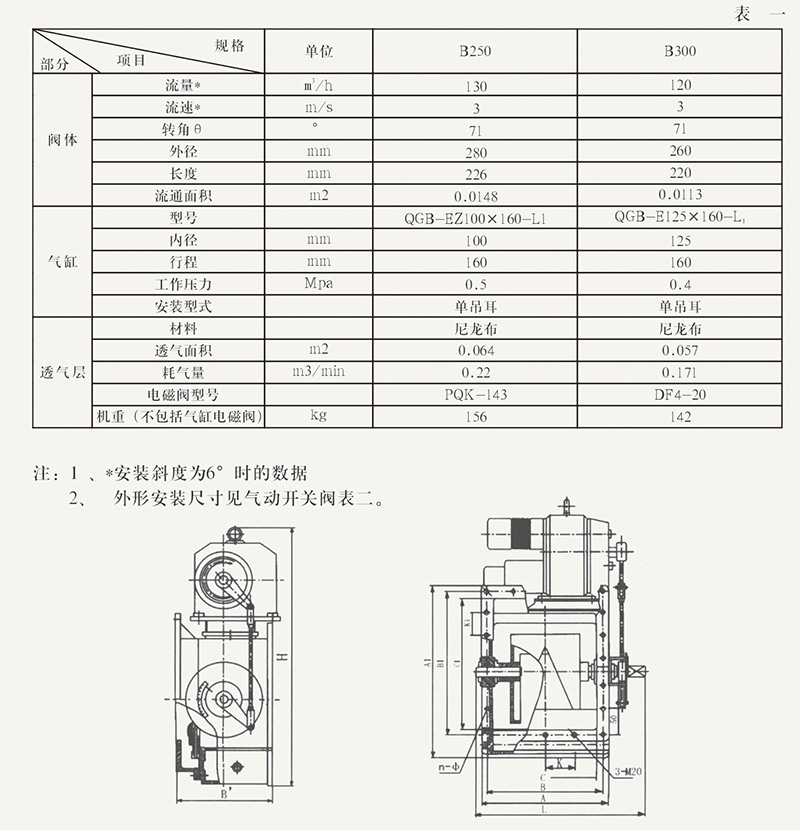

二、技术性能
